Так называемые "тарельчатые унитазы" (рис.1 тип 1) изготавливают с навесными смывными бачками, которые укрепляют на стене туалетного помещения.

"Тарельчатые" и "козырьковые" унитазы (рис.1 тип 2…4), изготавливают с укреплением смывного бачка на задней полке унитаза.

Подразделяют унитазы также в зависимости от направления и положения "выпуска" (рис.2 п.7) канализационных стоков из унитаза.

"Выпуски" бывают прямые и косые:

Унитазы с прямым выпуском (рис.1 тип 4) имеют вертикальное соединение с канализационной трубой и требуют определенной (вертикальной) подводки канализационной трубы к унитазу. Унитазы с косым выпуском (рис.1 тип 1-3 и тип 5) для подключения к канализационной трубе требуют дополнительный подвод канализационного выпуска (отвода) от унитаза к канализационной трубе.

Козырьковые унитазы (рис.1 тип 3) изготавливают только с косым выпуском. Тарельчатые унитазы изготавливают с прямым и косым выпуском.

Элементы унитаза

Унитазы состоят из следующих элементов:

1 - отверстия для подачи промывочной воды - горловины унитаза; 2 - распределителя воды; 3 - смывающего венца или кольца, распределяющего воду по чаше унитаза; 4 - тарелки или чаши унитаза; 5 - канала к выпуску стоков из унитаза в канализационный трубопровод; 6 - выходного отверстия или "выпуска"; 7 - выпускного штуцера; 8 - постамента, служащего опорой унитаза; 9 - кармана, ребра жесткости унитаза; 10 - водяного затвора, служащего водяной пробкой для исключения попадания канализационных запахов в помещение; 11 - монтажных отверстий для крепления бачка к полу и крепления сидения и крышки унитаза.

Варианты подключения смывных бачков навесных и монтируемых непосредственно на унитазах смотрите в разделе смайта "Установка и подключение смывных бачков для унитазов".



2. Схемы подключения унитазов к системе канализации.

Установку унитазов ещё различают и по способам подключения бачков к унитазам и подразделяют:

1) На унитазы с цельноотлитой полочкой - когда смывной бачок крепят на корпус унитаза.

Схема подключения унитаза с цельноотлитой полочкой к системе канализации из полипропиленовых труб показана на рис.3.

Схема подключения унитаза с цельноотлитой полочкой к канализации из полипропиленовых труб

Схема подключения унитаза с цельноотлитой полочкой к системе канализации из чугунных труб показана на рис.4.

Схема подключения унитаза с цельноотлитой полочкой к канализации из чугунных труб

2) И на унитазы без полочки - когда смывные бачки укрепляют на стене отдельно от унитаза. Соединение бачка с унитазом выполняется через подводящую водоспускную трубу. В таком варианте для присоединения бачка через трубу используется манжета.

Схема подключения унитаза без полочки к системе канализации из полипропиленовых труб показана на рис.5.

Схема подключения унитаза без полочки к канализации из полипропиленовых труб

Схема подключения унитаза без полочки к системе канализации из чугунных труб показана на рис.6.

Схема подключения унитаза без полочки к канализации из чугунных труб





3. Сборка и установка унитаза.

На унитаз с цельноотлитой полочкой смывной бачок прикрепляют болтами к полочке унитаза.

При сборке и установке смывного бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.

Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже уровня перелива (через переливную трубку бачка).

При подключении унитаза к чугунной канализации керамический выпуск унитаза вместе с наружными канавками смазывают суриком и наматывают на него волокнистую льняную просмоленную прядь. Прядь накручивают так, чтобы она не доходила до конца выпуска, чтобы концы прядей не попали в отверстие выпуска и не забивали сток. Накрученную прядь для укрепления снова промазывают суриком.

Затем устанавливают унитаз выпускным отверстием в раструб канализационного отвода. Раструб канализационного отверстия зачеканивают после укрепления унитаза к полу.

Выпуск унитаза соединяют с трубопроводом диаметром 110 мм с помощью литьевого или формованного приборного патрубка и резиновой манжеты. Использование патрубков требуемой длины позволяет регулировать расстояние от унитаза до оси канализационного стояка.

Резиновая манжета (в разрезе) для присоединения унитаза к трубам канализации показана на рис.7.

Манжета для присоединения унитаза к канализации

Гладкий конец трубы (или хвостовика фасонной части) из ПП-труб диаметром 110 мм соединяется с раструбом детали чугунного трубопровода с помощью резинового уплотнительного кольца внутренним диаметром 106 мм и диаметром сечения 9 мм с последующим заполнением раструба расширяющимся цементом.

Для таких соединений следует использовать чугунные детали без углублений и раковин на внутренней поверхности раструба.

ПРИМЕЧАНИЕ: При отсутствии колец допускается применение соединений с заделкой раструба просмоленной прядью и расширяющимся цементом.

Перед монтажом соединения наружная поверхность конца детали из ПП-труб на расстоянии, равном длине раструба, оплавляется и присыпается песком.

Общая схема сборки унитаза и смывного бачка показана рис.8.

Общая схема сборки унитаза и смывного бачка

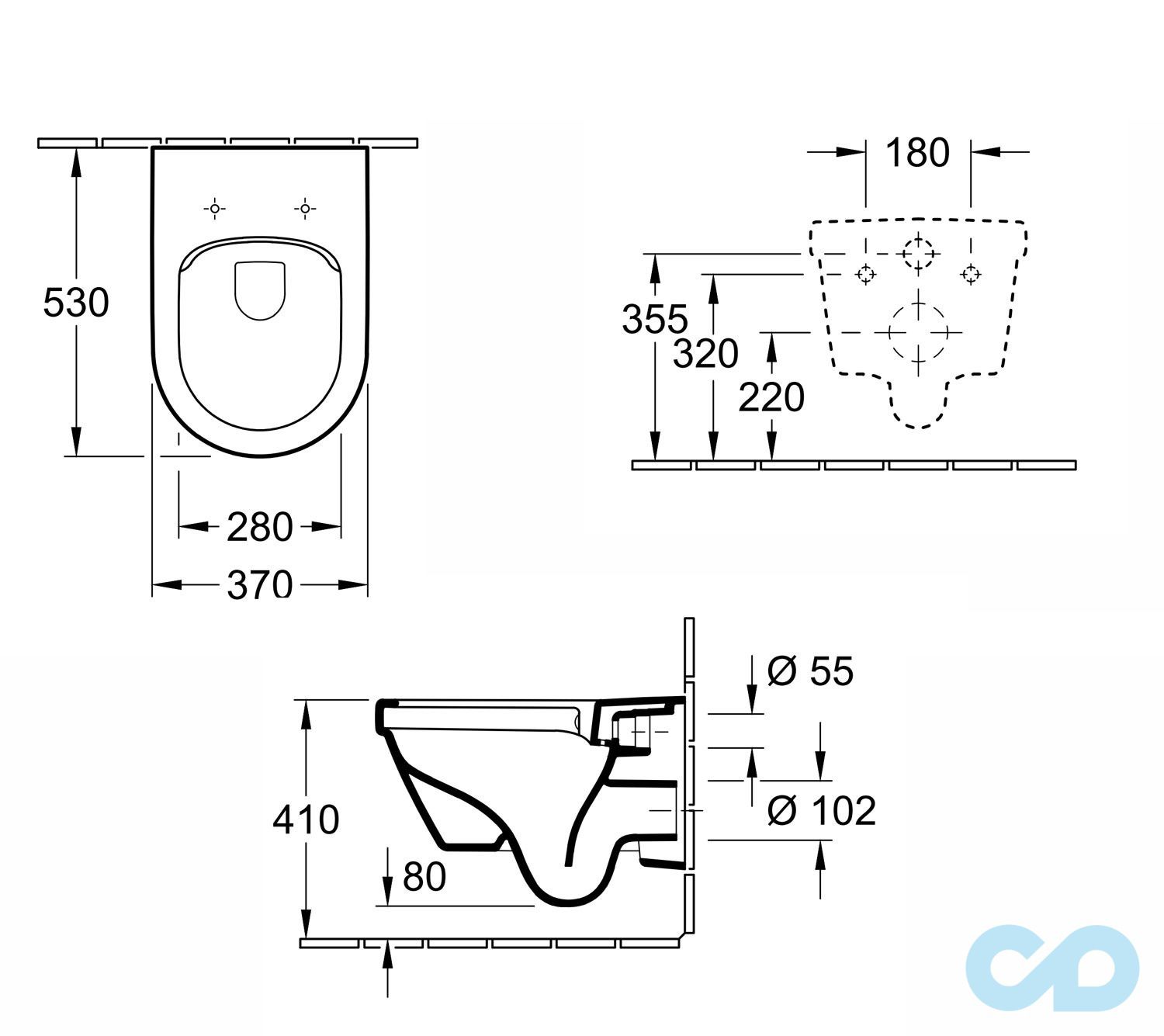

Основные размеры унитазов по ГОСТ 30493-96 приведены в таблице 1.

Таблица 1: Основные размеры унитазов. п/п Виды унитазов Н h h1 L l l1 В b 1 2 3 4 5 6 7 8 9 10 1 С цельноотлитой полочкой 370
и
400 320
и
350 150 Не менее 605) - - 340
и
360
260 2 Без цельноотлитой полочки 460 330 435 3 Детские 335 285 130 405 280 380 290 210 ) По согласованию потребителя и изгнотовителя допускается изготавливать унитазы длиной 575 мм.



Унитаз с приставной полочкойУнитаз с цельноотлитой полочкойПриставная полочка унитаза

Для крепления унитазы имеют отверстия (два или четыре) - в унитазах, устанавливаемых в санитарных узлах бытовых помещений.





4. Крепление унитаза к различным полам.

Унитаз устанавливают в специально подготовленное место и крепят к полу после монтажа трубопроводов и подключения его к канализации.

ВНИМАНИЕ! При этом надо учитывать, что зачеканку швов чугунных раструбов выполняют после крепления унитаза к полу, чтобы не нарушать швы зачеканки и не допустить протечки канализации.

Крепление унитаза к полу выполняют в следующем порядке:

1) Для унитазов, подключаемых к стальным (чугунным) трубам -

после сборки и подключения унитаза к канализации и водопроводу (но перед зачеканкой швов).

2) Для унитазов, подключаемых к пластиковым трубопроводам -

после сборки и подключения унитаза к пластиковым трубопроводам.

Унитазы крепят к полу разными способами в зависимости от покрытия пола, на которое устанавливается унитаз.



Крепление унитаза на бетонное основание.

Для установки унитаза на бетонное основание используют цементный раствор в пропорции (частях) цемент + песок (1:2). Так называемую цементную подушку (толш.25-30 мм). Бетонное основание смачивают водой и на пластичном цементном растворе устанавливают унитаз. Излишки раствора обрезают по форме подошвы унитаза и дают раствору "схватиться". Садиться на такой унитаз можно только через сутки.



Крепление унитаза на плиточное покрытие пола.

Для установки унитаза на плиточное покрытие пола используют клеящие составы такие как "Бустилат", "Бустилакс" или клеи на основе ПВА и эпосксидные клеи. Излишки клеящего состава также обрезают по подошве унитаза и удаляют.

ПРИМЕЧАНИЕ: Введение наполнителя в клей (мела или цемента) позволяет увеличить толщину клеящего слоя и тем самым обеспечить более плотное прилегание унитаза к основанию.

Крепление унитаза на деревянное покрытие пола.

Для установки унитаза на деревянное покрытие пола используют так называемую "тафту" - деревянную подложку под основание унитаза. В основании на внешней стороне по бокам унитаза есть отверстия под шурупы для крепления унитаза к деревянному полу.

ПРИМЕЧАНИЕ: При этом надо учитывать, что если унитаз имеет прямой выпуск, то под него необходимо оставлять (вырезать) отверстие под канализационный сток.

"Тафту" вырезают из доски толщиной 28-32 мм по форме опорной стойки унитаза и укрепляют на предварительно размеченном месте на полу.

ВНИМАНИЕ! Чтобы не расколоть "тафту" её, как и унитаз крепят только шурупами.

После укрепления "тафты" к полу на неё устанавливают унитаз и крепят его к "тафте" шурупами.

Деревянную "тафту" можно заменить резиновой подложкой. Подложку вырезают из листовой резины толщиной 5-15 мм по периметру опорной стойки унитаза на 1-2 см меньше контура подошвы унитаза, чтобы резина не выступала за край опорной части стойки. Такой подложкой может служить старый коврик для чистки подошвы обуви. Под шурупы в резине также вырезают отверстия, чтобы не затруднять привинчивание унитаза. И привинчивают шурупами унитаз вместе с подложкой к деревянному полу.

ВНИМАНИЕ! Заворачивать шурупы надо так, чтобы не отколоть край отверстия под шуруп или не расколоть вовсе опорную часть унитаза, все-таки это керамика, а не металл.





5.Крепление сидения и крышки к унитазу.

Размеры сидений принимаются из условий полного перекрытия контуров смывного кольца унитазов не менее чем на 5 мм с внутренней и наружной сторон по всему очертанию смывного кольца унитазов, для которых сиденья предназначены.

Крепление сидения и крышки к унитазу

Сиденья и их крышки должны легко поворачиваться на осях арматуры крепления и иметь не менее четырех резиновых или пластмассовых амортизаторов.

Амортизаторы пластмассовых сидений могут быть выполнены как одно целое с сиденьями.

Сиденья унитазов изготовляют:

с прорезью в передней их части или без нее; пластмассовые сиденья изготовляют с крышками и без крышек; деревянные сиденья изготовляют без крышек.

Сиденья должны поставляются предприятием-изготовителем в комплекте с арматурой крепления. В состав комплекта входит: сиденье и арматура крепления его к унитазу в соответствии со сборочным чертежом комплекта рабочих чертежей.

Арматуру крепления сидений изготавливают из пластмассы, удовлетворяющей требованиям прочности. Болты и гайки арматуры крепления сидений, предназначенных для комплектования унитазов с приставной полочкой, изготавливаю из латуни, для комплектования унитазов с цельнолитой полочкой и без полочки - из латуни или пластмассы любых видов.
