Раздаточная коробка автомобиля КамАЗ-4310 Раздаточная коробка автомобиля КамАЗ-4310

Раздаточная коробка служит для распределения крутящего момен­та между передним мостом и мостами задней тележки, она может допол­нительно увеличить крутящий момент при движении в трудных, дорожных условиях, а на автомобиле ЗиЛ-131 позволяет, кроме того, включать и включить передний ведущий мост.

На автомобиле КАМАЗ-4310 устанавливается двухступенчатая раздаточная коробка с цилиндрическим блокируемым дифференциалом планетарного типа и с электропневматическим приводом управления. Передаточное число первой передачи 1.692, второй передачи 0.917. Раздаточная коробка крепится с помощью кронштейнов и резиновых подушек к лонжерону рамы и продольной балке, расположенной между поперечинами.

Основными частями раздаточной коробки являются: картер 16 (рис.110) с крышками, ведущий вал 1 с шестернями 2,4 и подшипниками, промежуточный вал с шестернями 8, 32, муфтой 31 и подшипниками; межосевой дифференциал, шестерня 18 повышенной передачи, с муфтой 21, вал привода переднего моста 24 с муфтой 22 блокировки дифференциала, вал привода мостов задней тележки, вал отбора мощности на лебедку с муфтой 5, привод управления.

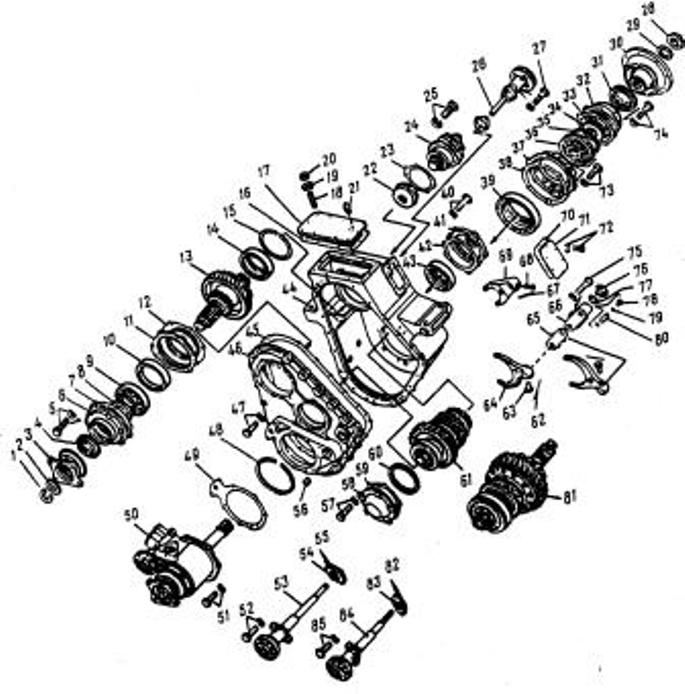

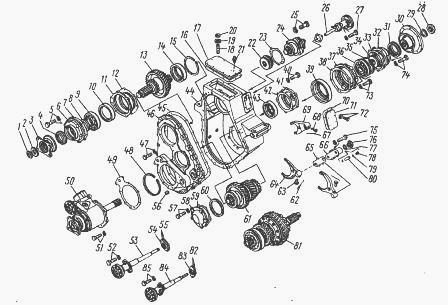

Рис. 110. Раздаточная коробка автомобиля КамАЗ-4310: 1 - ведущий вал; 2 - ведущая шестерня; 3 - крышка верхнего люка; 4 - шестерня отбора мощности; 5, 21, 22, 31 - муфты: 6 - вал отбора мощности; 7 - маслосборник; 8 - шестерня понижающей передачи; 9 - маслоуловитель; 10 - сателлит; 11 - вал привода задних мостов; 12 - задняя обойма дифференциала; 13 - эпициклическая шестерня; 14 - ведущая шестерня дифференциала; 15 - солнечная шестерня; 16 - передняя обойма; 17 - картер; 18 - шестерня повышающей передачи; 19 - крышка картера; 20 - пробка; 23 - шестерня привода датчика спидометра; 24 - вал привода переднего моста; 25 - вилка: 26 - пружина; 27 -шток; 28 - диафрагма: 29 - выключатель: 30 - промежуточный вал; 32 - промежуточная шестерня.

Картер 17 имеет вертикальный разъем и закрывается передней крышкой 19. Заправка масла в картер производится через верхнее отверстие, закрытое конической пробкой. Контролируется уровень масла по нижнему отверстию, также закрытому пробкой. Сливается масло через отверстие закрытое пробкой 20 с магнитом. В верхней части картера имеются, люк, закрываемый крышкой 3 для установки отбора мощности.

Ведущий вал 1 вращается в одном шариковом и двух цилиндричес­ких роликовых подшипниках. В крышке передних подшипников установлен сальник. Задний подшипник установлен в гнезде, отлитом внутри картера. На вал напрессована ведущая шестерня 2, а на ее ступице, приварена шестерня 4 отбора мощности.

Промежуточный вал 30 вращается па двух роликовых цилиндрических подшипниках закрытых крышками. На валу установлены промежуточная шестерня 32 и шестерня и первой передачи; последняя вращается относительно вала на валу роликовых подшипниках без колец, а шестерня 32 - непосредственно на шейке вала. Над промежуточным валом имеется маслосборник, из которого масло самотеком через сверления в крышке заднего подшипника и в торце вала подается к роликам шестерни 8. Обе шестерни имеют зубчатые венцы, на которых установлена подвижная муфта 31 включения первой передачи.

Межосевой дифференциал позволяет колесам переднего моста и задней тележки вращаться с различной частотой при движении по неровной дороге и распределяет крутящий момент между передним мостом и задней тележкой в отношении 1:2. Дифференциал в сборе установлен в нижней пасти картера на одном шариковом и одном роликовом цилиндрических, подшипниках. Он состоит из ведущей шестерни 14; передней 16 и задней 12 обойм, солнечной шестерни 13; эпициклической шестерни 13, четырех сателлитов 10, и обоймы 16 и 12 крепятся к ведущей шестерне 14; солнечная шестерня установлена на шлицах вала привоза переднего моста; эпициклическая шестерня изготовлена заодно с валом привоза задней тележки; сателлиты установлены на бронзовых втулках, в передней обойме дифференциала и в опорной шайбе, соединенной с обоймой 16 болтами; они находятся в постоянном зацеплении с солнечной и эпициклической шестернями.

На передней обойме дифференциала на двух роликовых подшипни­ках: без колец вращается шестерня 18 второй (повышающей) передачи; с помощью зубчатой муфты 21 эта шестерня может соединяться с перечней обоймой.

Валы 24 и 11 привоза переднего моста и мостов задней тележки вращаются на шариковых подшипниках и бронзовых втулках, установлен­ных между ступицами солнечной и эпициклической шестерен и обоймами дифференциала. Валы 11 и 24 уплотняются сальниками к маслосгонными кольцами.

Блокировка дифференциала производится с помощью муфты 23. На валу привода переднего моста установлена шестерня 23 привода датчика спидометра; сам электрический датчик спидометра установлен на картере.

Рис. 111. Схема управления раздаточной коробкой автомобиля КамАЗ-4310: 1 - переключатель; 2, 3 -электропневмоклапаны; 4, 5 - пневмокамеры; 6 - датчик; 7 - пневмопровод; 8,12 - штоки; 9, 13-нажимные пежины; 10, 11 - стаканы; 14, 15 - возвратные пружины; 16 - шарик; 17 –штифт

Управление раздаточной коробкой дистанционное электропневматическое (рис. 111). Переключение передач осуществляется системой, состоящей из трехпозиционного переключателя 1, установленного в кабине, двух электропневмоклапанов 2 и 3, двух пневмокамер 4 и 5, датчика включения 6, пневмопроводов 7.

Включение блокировки дифференциала осуществляется с помощью третьей, пневмокамеры, перемещающей через шток 27 (см. рис. 110) и вилку 25 муфты 22. Подача сжатого воздуха в пневмокамеру блокировки дифференциала производится из пневмосистемы через кран, установленный в кабине под приборной панелью.

Работа раздаточной коробки. Первая передача включается уста­новкой переключателя 1 (см. рис. 111) в положение 1. В этом случае сжатый воздух в пневмокамеры 4 и 5 не поступает, их диафрагмы по действиям возвратных пружин 14 и 1.5 вместе со штоками 8 и 12 находятся в исходном положении. При этом муфта 31 (см. рис. 110) соединяет между собой шестерни 32 и 8, а муфта 21 не соединяется с зубчатым венцом шестерни 18. Крутящий момент передается от ведущего вала через шестерни 2, 31, 8 на шестерню 14 и, следовательно, на обоймы и сателлиты дифференциала. Сателлиты увлекают за собой солнечную и эпициклическую шестерни. При движении по ровной дороге все детали дифференциала вращаются как одно целое.

При движении по неровной дороге колеса переднего моста и задней тележки могут проходить разные пути, в этом случае солнечная шестерня и эпицикла вращаются с разной частотой, а сателлиты, вращаясь вокруг оси дифференциала, поворачиваются также вокруг своих осей.

Во всех случаях сателлиты действуют на зубья солнечной шестерни и эпицикла с одинаковыми силами, но так как радиус солнечной шестерни в два раза меньше радиуса эпицикла, то крутящий момент, передаваемый через дифференциал, распределяется между этими шестернями и соединенными с ними валами в отношении 1:2.

Вторая передача включается постановкой переключателя 1 (см. рис. 111) в положение П. В этом случае включается электропневмоклапан 2, воздух из пневмосистемы подается в пневмокамеру 4, диафрагма которого перемещает шток 8 через нажимную пружину 9. Шток 8 через вилку перемещает муфту 31 назад и разъединяет между собой шестерни 32 и 8, т.е. включает первую передачу. При перемещении штока 8 (см. рис. 111) до упора стакана 10 в выступы корпуса пневмокамеры срабатывает датчик 6, который включает электропневмоклапан 3, в результате чего сжатый воздух поступает в пневмокамеру 5, шток 12 которого перемещается через нажимную, пружину 13 и соединяет муфту 21 (см. рис. ПО) с зубчатым венцом шестерни 18. Крутящий момент передается через шестерни 2,31,16 и муфту 21 на переднюю обойму дифференциала, где распределяется между передним мостом и задней тележкой в отношении 1:2.

При установке переключателя 1 (см.рис. 111) в положение Н срабатывает только электропневмоклапан 2, срабатывает только пневмокамера 2, в раздаточной коробке устанавливается нейтральное положение, при котором возможно включение отбора мощности, например, на лебедку.

Для предотвращения возможности одновременного включения двух передач в приводе предусмотрено замковое устройство шарикового типа.

При блокировке дифференциала пневмокамера перемещает муфту 22, которая соединяет между собой переднюю обойму дифференциала 16 и вал привода переднего моста 24. В этом случае при движении по любой дороге все детали дифференциала вращаются как одно целое, а крутящий момент распределяется между передним мостом и мостами задней тележки пропорционально приходящимся на них нагрузкам.

Блокировать дифференциал следует при движении по скользким дорогам, это понижает вероятность буксования колес. В остальных случаях дифференциал должен быть разблокирован во избежание дополнительных нагрузок в трансмиссии.

Смазка раздаточной коробки осуществляется разбрызгиванием. В её картер заправляется 4,5 л масла марки ТСп-15к.

Техническое обслуживание и основные неисправности коробки передач Раздаточная коробка автомобиля Урал-4320

xn----7sbfkccucpkracijq8iofobm.xn--p1ai

Разборка и сборка КПП автомобилей моделей Камаз-4310, 55111, 43118 Разборка и сборка КПП автомобилей моделей Камаз-4310, 55111, 43118

Коробка передач КПП Камаз-4310, 55111, 43118 подлежит замене:

- Повышенный шум и стуки в коробке передач при работе в результате износа подшипников валов и зубчатых колес, а также поломки зубчатых колес и зубьев зубчатых колес.

- Самопроизвольное выключение передач в результате износа зубьев зубчатых колес, шлицев ведомого вала и кареток синхронизаторов, сухарей и лапок вилок переключения.

- Затрудненное переключение передач при исправном сцеплении в результате износа деталей синхронизаторов, разрушения подшипников зубчатых колес ведомого вала.

- Механические повреждения, нарушающие ее нормальную работу (пробоины, трещины, обломы приливов крепления картера коробки к картеру маховика, срыв резьбы болтов крепления пневмоусилителя сцепления, крышек и др.).

Рис.1. Привод управления механизмом переключения передач Камаз-4310, 55111, 43118

1—кронштейн; 2 — опора уплотнителя; 9 — наконечник; 4 — рычаг переключения передач; 5 —рукоятка рычага; 6, 16 — рычаги передней тяги; 7 —рычаг наконечника; 8, 22 — контргайки; 9, 21 — болты установочные; 10 — тяга передняя; 11 — сухарь шаровой опоры; 12 — кольцо уплотнительное; 13 — втулка шаровой опоры; 14 —пружина; 15 — крышка; 17 — тяга промежуточная; 18—фланец регулировочный; 19 —болт; 20 — опора; 21 — шток рычага переключения передач; 24 — болт крепления регулировочного фланца

Снятие коробки передач КПП Камаз-4310, 55111, 43118

- Слейте масло из картера коробки передач, выверните пробки. Очистите магнит пробки от металлических частиц

- Опустите запасное колесо

- Отсоедините провод от выключателя контрольной лампы включения заднего хода

- Отсоедините трубки вентиляции картера коробки передач Камаз-4310, 55111, 43118 и картера сцепления.

- Отсоедините кронштейны крепления правой и левой труб глушителя к картеру коробки передач, отверните гайки шпилек крепления фланцев приемных труб глушителя и отведите их в сторону, ослабьте тройники хомута

- Снимите пневмоусилитель сцепления

- Отсоедините фланец основного карданного вала от фланца ведомого вала коробки передач Камаз-4310, 55111, 43118

- Снимите карданный вал привода переднего моста

- Отверните гайки и снимите насос подъема и опускания кабины в сборе с кронштейном

- Поддомкратьте двигатель под картер маховика и установите подставку

- Отверните гайки болтов крепления задних опор силового агрегата и выньте болты

- Выверните стяжной болт рычага 16 (рис.1) передней тяги 10 переключения передач и, выключив передачу, разъедините переднюю тягу и рычаг

- Выверните болты крепления стартера

- Зачальте коробку за рым-болты и выверните болты крепления картера сцепления к картеру маховика.

- Отодвиньте коробку передач назад, опустите ее на тележку и выкатите из-под автомобиля.

Установка коробки передач Камаз-4310, 55111, 43118

- Установите коробку передач на тележку и закатите ее под автомобиль.

- Отцентрируйте диски сцепления

- Вверните болты крепления картера сцепления к картеру маховика двигателя. Момент затяжки 88,3—98,1 Нм (9—10 кг/см).

- Вверните болты крепления стартера

- Вставьте болты крепления задних опор силового агрегата и заверните гайки. Момент затяжки 196.2—264,9 Нм (20—27 кг/см).

- Снимите чалочное приспособление и уберите домкрат из-под картера маховика

- Установите и закрепите насос подъема и опускания кабины

- Установите переднюю тягу дистанционного управления коробкой передач с рычагом и вверните стяжкой болт рычага.

При необходимости отрегулируйте дистанционный механизм переключения коробки передач в следующем порядке:

- установите рычаг переключения коробки передач Камаз-4310, 55111, 43118 в нейтральное положение и застопорите рычаг 7 (см.рис.1) наконечника вворачиванием регулировочного болта 9, предварительно отвернув контргайку 8;

- ослабьте болты 24 крепления регулировочного фланца, выверните четыре соединительных болта 19 и наверните на один-два оборота регулировочный фланец на промежуточную тягу;

- отверните контргайку 22 и, вворачивая регулировочный болт 21, зафиксируйте шток механизма переключения передач;

- отворачивая регулировочный фланец до соприкосновения его торца с торцом штока и совпадения отверстий во фланцах, соедините их четырьмя болтами 19. Фланец закрепите на промежуточной тяге, затянув болты 24

- выверните регулировочные болты 9 и 21 соответственно на 31 и 16 мм и застопорите их контргайками

- Подсоедините фланец основного карданного вала к фланцу ведомого вала коробки передач. Момент затяжки гаек болтов 118—137 Нм (12—14 кгс)

- Установите карданный пал привода переднего моста. Момент затяжки 78—88 Нм (8—9 кг/см)

- Установите пневмоусилитель сцепления

- Закрепите кронштейны крепления правой и левой труб глушителя к картеру коробки передач Камаз-4310, 55111, 43118

- Подсоедините провод к выключателю контрольной лампы включения заднего хода

- Подсоедините трубки вентиляции к картеру коробки передач и картеру сцепления

- Поднимите запасное колесо и закрепите

Снятие вилки переключения четвертой и пятой передач КПП Камаз-4310, 55111, 43118

- Поднимите кабину в первое положение и застопорите

- Отключите выключатель аккумуляторных батарей автомобиля

- Отсоедините от воздухоочистителя соединительные трубы, выверните стяжные болты хомутов крепления и снимите воздухоочиститель с кронштейна

- Опустите и снимите запасное колесо

- Выверните болты крепления тяг держателя запасного колеса к кронштейнам левого лонжерона рамы, поднимите концы тяг и подвяжите к дуге держателя.

- Отверните накидную гайку крепления отводящей трубки сапуна на штуцере крышки коробки передач Камаз-4310, 55111, 43118 и снимите трубку

- Выверните болты 19 (см.рис.1) соединения фланца штока 23 механизма переключения передач с регулировочным фланцем 18

- Выверните из резьбовых отверстий верхней крышки коробки передач Камаз-4310, 55111, 43118 болты-заглушки, выверните болты крепления верхней крышки к картеру коробки и, вворачивая их в резьбовые отверстия крышки, снимите крышку с фиксирующих штифтов. Выверните из крышки болты-съемники

- Промойте в керосине верхнюю крышку КПП Камаз-4310, 55111, 43118 в сборе с опорой рычага переключения

- Отверните гайки крепления опоры рычага переключения на верхней крышке коробки передач, снимите пружинные шайбы, опору со шпилек, прокладку опоры

- Выньте стаканы и пружины

- Положите верхнюю крышку коробки вилками переключения передач вверх и извлеките из отверстий стопорные шарики

- Установите вилки переключения передач в нейтральное положение

- Расшплинтуйте и выверните установочный винт из головки вилки переключения четвертой и пятой передач

- Ударами по торцу штока выбейте заглушку, продвиньте шток вперед на 100—110 мм до освобождения вилки и снимите вилку со штока

Установка вилки переключения четвертой и пятой передач КПП Камаз-4310, 55111, 43118

- Установите вилку на шток так, чтобы отверстие под установочный винт в вилке было обращено в сторону задней части крышки. Ударами по торцу штока через отверстие под заглушку продвиньте шток назад до нейтрального положения

- Совместите отверстие в вилке с углублением в штоке, вверните и зашплинтуйте установочный винт

- Покройте пастой заглушку и запрессуйте ее в отверстие крышки

- Установите вилки в нейтральное положение. Опустите в отверстия крышки стопорные шарики, стаканы с пружинами фиксаторов механизма переключения

Покройте пастой прокладку опоры рычага переключения с обеих сторон, установите прокладку на шпильки верхней крышки коробки передач, установите на крышку опору в сборе и закрепите гайками с пружинными шайбами

- Покройте пастой прокладку верхней крышки коробки передач, вставьте в отверстия крышки болты с пружинными шайбами, положите прокладку отверстиями на болты

- Снимите картон с коробки передач, установите вилки переключения передач в нейтральное положение.

Установите верхнюю крышку на картер КПП Камаз-4310, 55111, 43118. Закрепите крышку болтами. Вверните в резьбовые отверстия крышки болты-заглушки

- Вверните болты 19 (см. рис.1) соединения фланца штока 33 механизма переключения передач с регулировочным фланцем 18

- Проверьте работу механизма переключения передач. При необходимости отрегулируйте дистанционный привод управления КПП Камаз-4310, 55111, 43118

- Установите на штуцер верхней крышки коробки передач отводящую трубку сапуна и закрепите ее накидной гайкой

- Подсоедините электропровода к выводам выключателя сигнала заднего хода на верхней крышке коробки передач, наденьте на выводы защитный резиновый колпачок

- Закрепите концы тяг держателя запасного колеса на кронштейнах левого лонжерона рамы

- Вкатите запасное колесо в откидной кронштейн держателя, поднимите кронштейн с колесом, заверните гайки тяг крепления откидного кронштейна

- Установите на кронштейн воздухоочиститель, закрепите его, подсоедините и закрепите соединительные трубы

- Опустите кабину

Снятие вилки переключения второй и третьей передач (первой передачи и передачи заднего хода) КПП Камаз-4310, 55111, 43118

- Снимите верхнюю крышку коробки передач Камаз-4310, 55111, 43118 и подготовьте ее к снятию вилок

- Расшплинтуйте и выверните установочные винты из головки штока и вилки при снятии вилки переключения второй и третьей передач и из вилки — при снятии вилки переключения первой передачи и передачи заднего хода

- Снимите вилку со штока переключения первой передачи и передачи заднего хода. Установите шток в нейтральное положение

- Ударами по торцу штока второй и третьей передач выбейте заглушку, подвиньте шток вперед на 100—110 мм до освобождения вилки и снимите вилку со штока

Установка вилки переключения второй и третьей передач (первой передачи и передачи заднего хода) КПП Камаз-4310, 55111, 43118

- Установите вилку переключения первой передачи и передачи заднего хода на шток так, чтобы отверстие под установочный винт в вилке было обращено в сторону передней части крышки

- Совместите отверстие в вилке с углублением в штоке, вверните и зашплинтуйте установочный винт. Установите вилку в нейтральное положение

- Выполните переходы для вилки переключения второй и третьей передач

- Выполните переход для головки штока переключения второй и третьей передач
