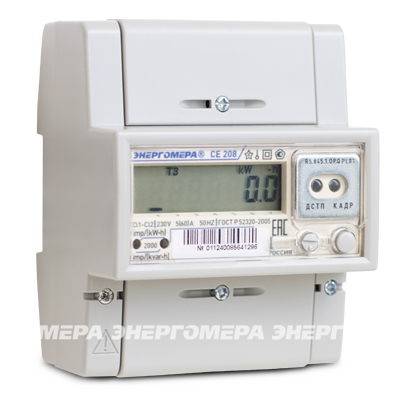

CE208-R5

Счетчик предназначен для измерения активной энергии в прямом и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети.

Нормативно-правовое обеспечение Соответствует ГОСТ Р 52320-2005 Соответствует ГОСТ Р 52322-2005 Соответствует ГОСТ Р 52425-2005 Сертифицирован и внесен в Государственный реестр средств измерений РФ Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС). Функциональные возможности Учет энергии нарастающим итогом суммарно и по тарифам: активная; реактивная прямая; реактивная обратная. Тарификация: по четырем тарифам с возможностью задания до восьми тарифных зон в пределах суток (одном суточном расписании) с дискретностью – одна минута, индивидуально по каждому дню недели в сезонной программе; до 36 различных суточных расписаний переключений тарифов и до 12 сезонных программ. (сезонная программа определяет неизменную тарификацию на время от одного дня до календарного года); до 32 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации по дню недели принятой в сезонной программе. Ведение архивов профилей нагрузки активной мощности с программируемым временем усреднения из ряда: 3, 5, 10, 15, 30, 60 минут глубиной до 256 суток (для 60-минутного интервала усреднения). Хранение ретроспективных данных о потреблении активной энергии суммарно и по тарифам: за текущий и 35 предыдущих месяцев; на конец месяца за 36 месяцев; за текущие и 127 предыдущих суток; на конец суток за 128 суток. Измерение параметров сети: полная мощность; активная мощность; реактивная мощность; ток; напряжение сети; частота сети; коэффициент мощности. Обеспечение фиксации: корректировок времени; изменений настроек счетчика; отклонений параметров сети; Коррекция хода часов: температурная компенсация хода часов; возможность ручной коррекции и через интерфейс (суммарное время коррекций - не более 29 секунд в календарные сутки); широковещательная синхронизация хода часов через интерфейс. Управление отключающим реле (размыкателем нагрузки): через интерфейс; отключение по превышению лимита мощности с автоматическим включением или включением по кнопке; отключение по отклонению напряжения от заданных пределов; o при попытке доступа к зажимной плате счетчика добавить запись. Возможности просмотра на дисплее: данные о потреблении нарастающим итогом; архивы данных о потреблении за прошедшие месяцы; архивы данных о посуточном потреблении; текущие дата и время, заводской номер; тарифное расписание текущих суток; параметры сети; основные показания, дата, время при отсутствии напряжения сети. Метрологические характеристики

СЕ208 R5 . X X X . X X X . X

                  Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1) и обозначение протокола обмена Дополнительные функции:
Q – Встроенное отключающее реле (размыкатель нагрузки) Интегрированные интерфейсы связи:
O – Оптопорт;
P – PLC;
R1 – RF433 со встроенной антенной Количество измерительных элементов:
.1 – Счетчик с одним датчиком тока Базовый (максимальный) ток:
5 – 5(60)А
8 – 10(100)А Номинальное напряжение:
4 – 230 В. Класс точности по активной/реактивной энергии:
8 – 1/2 Тип и номер корпуса:
R5 – для установки на рейку



Документация Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема Счетчик реактивной электроэнергии схема
