Саратовский электромеханический завод «РЭМО» не так давно выпустил новые модели телевизионных антенн — панельные или как их еще называют «патч-антенны».

Такие типы антенн, как правило, применяются для обеспечения устойчивой связи 2G (GSM), 3G, 4G LTE, Wi-Fi и WiMAX, например, модель «FLAT-15».

Соответственно, они же широко применяются на вышках сотовой связи:

Но и в диапазоне ДМВ в силу своей компактности и относительной простоты они также нашли своё применение.

Начнём с пассивного варианта — модели «TV FLAT» («flat» — плоский):

В яркой красно-белой коробке находится сама антенна в толстом полиэтиленовом пакете, метизы с Г-образным поворотным кронштейном, паспорт и гарантийный талон.

Обращаю внимание, что кабель, необходимой длины, F-разъем и антенный штекер САТ-Ш приобретаются отдельно.

Сфотографированный QR-код на коробке дал следующую информацию:

ТВ антенна TV FLAT
Аналоговое ТВ: ДМВ
Цифровое ТВ: DVB-T/T2
Подробнее: short.remo-zavod.ru/wbrw
Россия, Саратов, СЭМЗ "РЭМО"
Пиктограммы на коробке наглядно показывают от чего она защищена и для чего предназначена:

Габариты самой антенны — 275х245х71 мм +11 мм шпильки +94 мм с установленным кронштейном.
Масса самой антенны — 1 кг +400 г кронштейн.

Спереди — белый радиопрозрачный защитный пластиковый кожух.

Сзади — металлическое основание антенны (её экран, размером 270х240 мм) с 4 шпильками для крепления поворотного кронштейна и выходной F-разъем.

На наклейке указан диапазон частот и соответствующий коэффициент усиления, а также красными стрелками указана плоскость поляризации.
Напомню, что у нас в телевизионном вещании, как правило, применяется горизонтальная поляризация, поэтому желательно, чтобы эта линия имела горизонтальное положение.

Сняв передний пластиковый кожух, видим квадрат из оцинкованной стали размером 180х180 мм.
Это и есть главный приемный элемент антенны — сторона квадрата равна половине длине волны (λ/2).
Он-то и называется «patch» — участок, кусочек, заплата. Соответственно, и — «патч-антенна».

Между основной пластиной и пластиной земли промежуток составляет 59 мм, а посередине находится согласующая L-полоса длиной 204 мм (также из оцинкованной стали).

Причем как видно её ширина в определенном месте меняется, начинаясь с полосы шириной 8 мм в точке присоединения:
и последняя треть идет шириной 25 мм:

Всё это необходимо, чтобы обеспечить необходимое значение волнового сопротивления 75 Ом при указанном расстоянии между пластинами, т.к. оно в свою очередь определяет ширину полосы пропускания антенны.

Подробно о характеристиках и параметрах хорошо рассказано в статье в Википедии — Патч-антенна.

Прикрутив поворотный кронштейн к основанию и закрепив его на имеющимся от прежней антенны настенном креплении, проверим её в действии.

В качестве приемника для единообразия шкалы как обычно — приставка TVjet RE820HDT2 (HW Rev. 4.0), описанная в конце позапрошлого обзора.

Антенна была подключена 6 м штатного кабеля RG-6 от другой антенны.

Общее замечание для любых антенн:

6.4. … При выборе места установки учитывайте, что перед антенной не должно быть препятствий и металлических предметов ближе 3-5 метров.

а также при окончательном монтаже:

6.8. … После подключения произведите гидроизоляцию разъема с помощью ПВХ-изоленты и нейтрального герметика.

Параметры приема: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км) работает на 27 канале и находится на расстоянии около 15 км.
Шкала Качество показала 98%.

Т.к. у данной антенны имеется возможность изменять плоскость поляризации вплоть до 45°, ослабил крепление и попробовал повернуть панель вокруг центра:
В этом конечном положении шкала Качество упала уже в 2 раза — 47%.
Т.е. изменение поляризации следует применять в особых случаях, например, когда вышка находится неподалеку и прием идёт в сложных условиях окружающих зданий.
В остальных случаях эту регулировку лучше не трогать и зафиксировать нулевое отклонение.

А вот отклонение вперед или назад на 30° слабо влияло на шкалу Качество, уменьшая лишь до 93% в крайних точках.

И — дальний передатчик: 5 кВт (зона около 60 км), работающий на 56 канале, находится примерно в 78 км:
Напомню рельеф на трассе:
В этом случае, как обычно, несмотря на значительное расстояние, шкала Качество показала 100%.

Также поэкспериментировал с изменением плоскости поляризации и наклонами — результаты были те же: в большинстве случаев лучше придерживаться горизонтальной поляризации.

Что также отмечено в паспорте:

6.13. Крепление антенны позволяет произвести настройку угла места (наклона плоскости антенны относительно вертикали) и угла наклона поляризации. В некоторых случаях эти настройки могут улучшить качество приема.

А также, поднявшись на 14 этаж, смог принять передатчик 5 кВт, 59 канал, удаленный на расстоянии 110 км:
шкала Качество показала стабильные 100%.
Напомню, что это — пассивная антенна, а в приставке стоит может быть и не самый чувствительный, но зато — самый малошумящий тюнер NM120 с Noise Figure — 3 dB, что при дальнем приеме особенно важно.

И опять-таки: всё это вовсе не означает, что выбрав данную антенну или другую, автоматически сможете везде принимать передатчик 5 кВт на расстояниях 80 или 110 км. Отнюдь.
Всё индивидуально — для конкретной высоты вашей антенны, высоты вашей передающей вышки и рельефа между ними.

И если, например, ваша антенна находится на уровне 1 этажа и дальняя вышка невысокая (да еще и не на горе), а между вами — холмы и не дай бог горы, то ни о каких 80 или 110 км можно и не мечтать. Сначала необходимо оценить условия приема с помощью несложных инструментов (их сайты указаны в прошлых обзорах).
А затем уже перейти к подбору антенны.

Впрочем, ведь и «TV FLAT» позиционируется производителем как предназначенная лишь — для города и ближнего пригорода. И, в принципе, так оно и есть, т.к. её диаграмма направленности более широкая в сравнении с узконаправленными антеннами, изначально предназначенными для дальнего приема.

И вот еще в качестве иллюстрации: возьмем стандартную вышку 180 м и пусть высота вашей антенны — эталонные 10 м. При этом между ними — идеально ровная земная поверхность (без всяких холмов и гор):
и окажется, что уже через 70 км прием будет невозможен. Потому что наша Земля — круглая.
И чем дальше — тем больше это сказывается. Всему есть физические пределы.

Поэтому, если есть такая возможность, передающие вышки изначально стараются размещать на высоких местах (еще лучше на ближайшей горе), тогда и потенциальная зона охвата расширяется.
Но и со своей стороны — также надо стараться разместить антенну выше для стабильного приема.

Как уже возможно заметили, исходя из внутреннего устройства, данная антенна электрически замкнута, т.е. при подключении к приставке не забудьте отключить в меню Питание антенны.
Впрочем, если что — сработает защита, и ничего страшного с приставкой (как и с антенной) не произойдет — но лучше без необходимости Питание антенны не включать.

Небольшое отступление: к сожалению, в некоторых приставках бывает, что не до конца переведены на русский язык все имеющиеся предупреждающие сообщения.
Например, если увидите на экране:

Warning! LNB short
или
Antenna short
то это означает, что просто в тюнере сработала защита от короткого замыкания (КЗ) — short.

Выдерните антенну, выключите приставку, затем снова её включите (но без антенны) и, зайдя в меню, отключите там Питание антенны.

Т.к. антенна — пассивная, то для неё — не требуется подавать питание +5В с антенного входа.
Также как и для активных антенн, имеющих собственный Блок Питания, тоже не надо включать в меню Питание.

Включать Питание надо только для тех активных антенн, у которых — нет своего БП, и которые изначально предназначены для питания +5В от приставки.

Перейдем к следующей модели — активной «BELKA».

Снятый смартфоном QR-код на коробке дает нам подсказку с короткой ссылкой для перехода на сайт:

Активная панельная антенна "Белка"
Аналоговое ТВ: ДМВ
Цифровое ТВ: DVB-T2
Подробнее: http://short.remo-zavod.ru/pwfz
Россия, Саратов, СЭМЗ "РЭМО"

В красочной оранжевой упаковке, украшенной фото с белкой, находится сама антенна в запаянном полиэтиленовом пакете с фирменной символикой, кабель длиной 6 м со стандартным блоком питания, метизы с Г-образным поворотным кронштейном, паспорт и гарантийный талон.

Кстати, благодаря пакету впервые удалось заметить неприметные черточки под буквами Р Э М О.
Это не что иное как Азбука Морзе — и, естественно, эти черточки расшифровываются как Р Э М О.

На коробке также имеются поясняющие пиктограммы (значки):
где показаны основное функциональное предназначение и от чего она защищена.

Сбоку на коробке имеются логотипы всех телеканалов из обоих мультиплексов:
с необходимым примечанием: При условии наличия вещания в вашем регионе.
И это касается не только телеканалов 2 мультиплекса.
Ведь в некоторых регионах строительство сети цифрового вещания всё еще продолжается и там пока нет даже 1 мультиплекса.
Поэтому сама по себе покупка приставки или телевизора c DVB-T2, а также антенны, вовсе не означает автоматически, что указанные каналы могут быть приняты где угодно.

Уточните о наличии цифрового вещания в вашем населенном пункте по телефонам вашего регионального Центра консультационной поддержки.

Также наглядно в виде условной линейки показана основная зона использования данной антенны.

Здесь сразу заметно, что F-разъем находится ниже, причина как несложно догадаться — наличие платы усилителя.
На наклейке также указаны основные характеристики и плоскость поляризации.
Ну а сняв пластиковый кожух, увидим и сам усилитель.

Усилитель аналогичен используемому в антенне «Galaxy», описанной в одном из прошлых обзоров, за исключением немного изменившегося входного фильтра:
Здесь на входе схематично показал конструкцию антенны (как бы в разрезе, вид сверху):
основная пластина, от которой посредине идет полоса согласования и — пластина земли.

Штатный кабель марки PROCONNECT RG-6U COAXIAL CABLE 75 OHM (01-2205) имеет длину 6 м.
Ну и конечно как собственно и предложено в паспорте:

6.15. В случае необходимости Вы можете самостоятельно заменить штатный коаксиальный кабель на кабель большей длины или удлинить его. Для замены или удлинения используйте коаксиальный кабель RG-6U с волновым сопротивлением 75 Ом.

6.16. Для увеличения длины кабеля приобретите удлинитель, оснащенный F-разъемами и укомплектованный переходником «F-F» («бочка»). Подключите один конец удлинителя к F-разъему антенны согласно п.6.7, а второй через переходник «F-F» к штатному кабелю антенны.
Соединение тщательно гидроизолируйте с помощью ПВХ-изоляционной ленты.

6.17. Для замены кабеля установите с одной стороны коаксиального кабеля F-разъем, демонтированный со штатного кабеля, а с другой разъем САТ-Ш, так же демонтированный со штатного кабеля. Методика разделки кабеля показана на рис.4. и применима для обеих типов разъемов.
Обратите внимание, что фольгу экрана следует удалять — в месте установки разъемов оставляют только оплетку.

С ближним передатчиком шкала Качество показала около 83%.

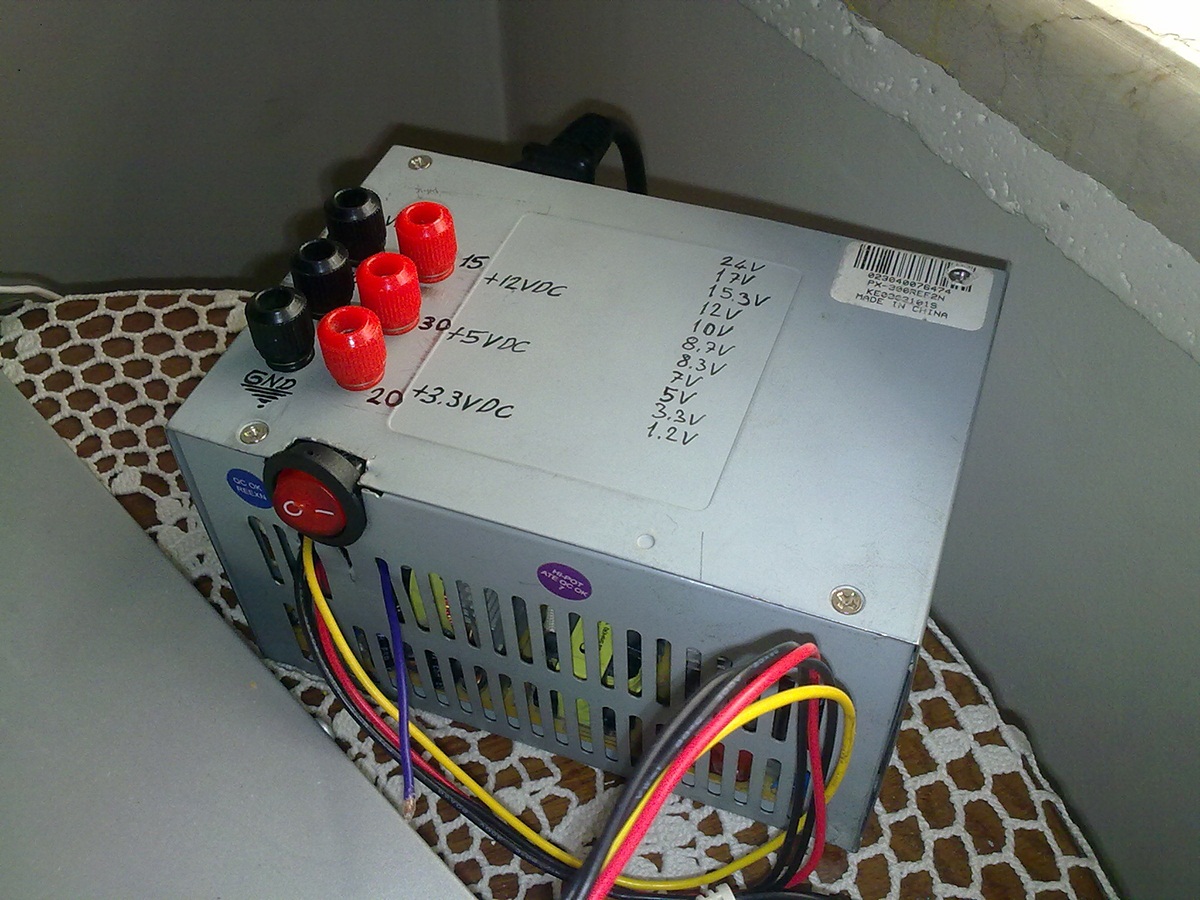

Причем проявилась та же особенность, что и с однотипным усилителем у «Galaxy» — на 27 канале максимум шкалы Качество был при снижении напряжения до +5В, достигая при этом 90%.
А вот для верхних ДМВ каналов такая разница была практически незаметна, и даже наоборот — на штатных +12В было чуть больше, чем на +5В.

Т.е. если у вас один из мультиплексов идет на нижних ДМВ-каналах, то возможно, имеет смысл заменить БП на такой же, но — регулируемый или же питать антенну от входа приставки +5В.

С дальним передатчиком шкала Качество ожидаема была как обычно 100%. И как уже отмечено — изменения напряжения питания при приеме 56 канала были малозаметны на Качестве.

Интересное наблюдение: при снижении напряжения до минимума +1.2В усилитель продолжал работать, пропуская сигнал, хотя конечно уже в ослабленном виде — шкала Качество упала до 65%, но всё равно продолжая устойчиво показывать.

А вот отключение БП из розетки полностью прекращало всякое прохождение сигнала.

Это еще раз наглядное напоминание тем, кто пытается из активной антенны сделать «пассивную», просто выдернув БП из розетки. В этом случае приставка ловит только на оставшийся кабель, а точнее — не ловит, потому что кабель — экранированный.
Чтобы реально сделать антенну пассивной необходимо подключить кабель — до усилителя.

И еще раз напомню, что усилитель безусловно необходим для компенсации потерь в кабеле снижения (например, антенна на крыше, а телевизор — несколько этажей ниже) или же когда несколько потребителей, например, к одной антенне будут подключены пара-тройка приставок и телевизоров.
Ну и конечно при дальнем приеме усилитель также не будет лишним.

Т.к. обе антенны конструктивно одинаковы, подведу общий итог для обеих:

Положительное: еще более компактнее, чем компактные антенны, описанные ранее, есть возможность изменения плоскостей в случае сложных городских условий, усилитель у «BELKA» прекрасно работает от +5В приставки, понятная красочная упаковка со значками, особенно у «BELKA».
Отрицательное: плоскость поляризация лучше не изменять без особой надобности, на холоде отклеивается центральный полупрозрачный логотип.

На мой взгляд такие антенны в силу своих малых размеров и обтекаемой формы в первую очередь предназначены — для города, а точнее — для городских стен, балконов. На дачах возможно будут выглядеть слишком притягательно в отсутствии хозяев и соседей. Также, патч-антенна практически незаметна.

Обзор панельных антенн РЭМО

3.8 (76.25%) Всего оценок: 32
Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 19 Мар 2015 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=8717
