Среди всего изобилия автомагнитол на автомобильном рынке выбрать действительно качественный прибор становится все труднее, ведь как «грибы после дождя» растут магнитолы неизвестных производителей с таким же сомнительным качеством. Но существует ряд производителей, которые зарекомендовали себя на рынке только с положительной стороны. Среди них можно выделить JVC, Pioneer, Kenwood, Alpine и другие. И в этой статье хотелось бы обсудить процесс подключения магнитол JVC, ведь именно эта фирма на сегодняшний день пользуется наибольшей популярностью.

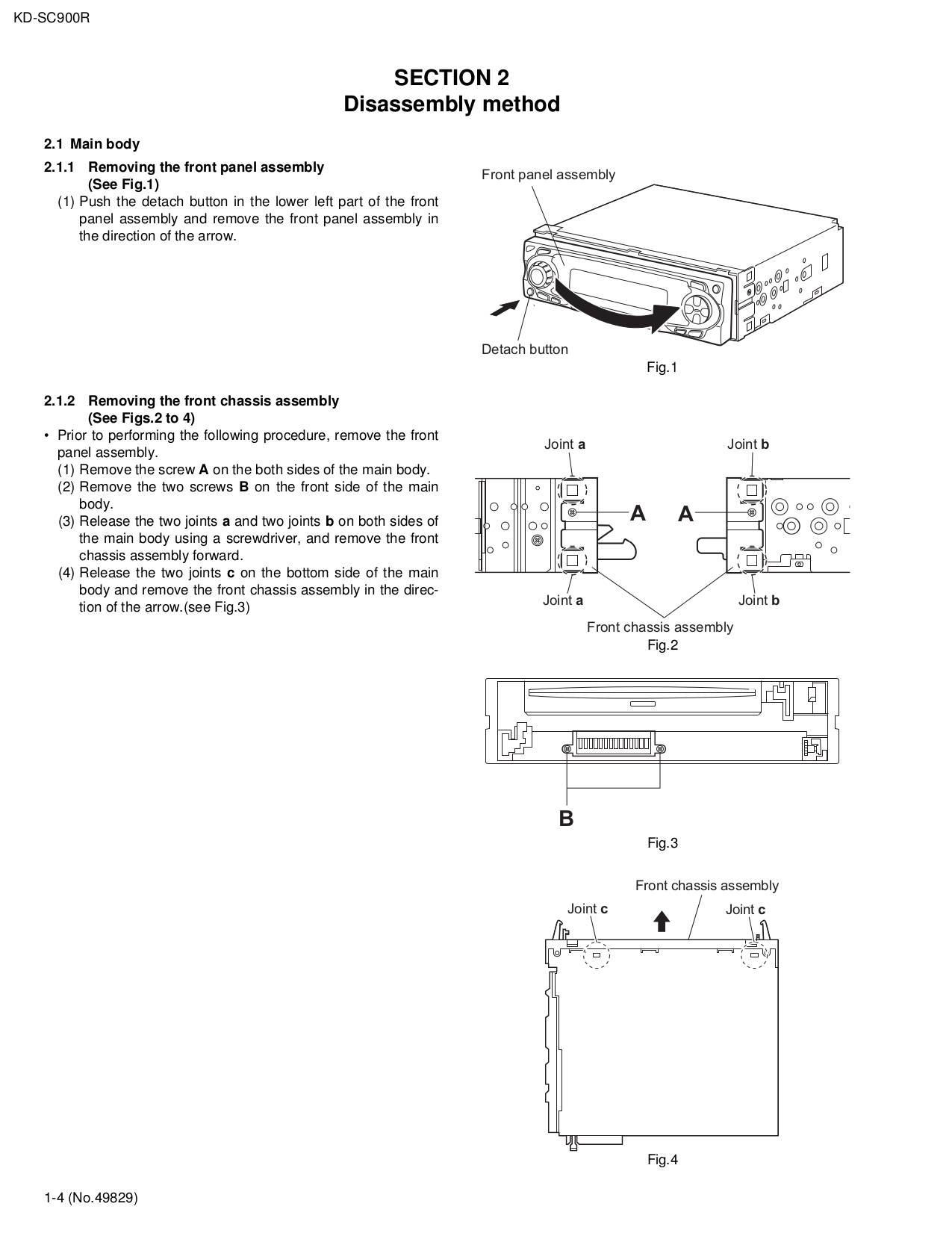

Магнитола JVC 1 DINМагнитола JVC 1 DIN 2 DIN магнитола JVC - вид сзади2 DIN магнитола JVC — вид сзади

magnitola-jvc-03

Среди всего многообразия автомагнитол существует только два вида приборов, которые отличаются между собой формами.

В странах СНГ и Европы более распространенными являются одноблочные или 1 DIN, а для Америки, Японии и Кореи двухблочные или 2 DIN.

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба.

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа.

Переходник для подключения

Согласно Европейским стандартам все провода, подключаемые к автомагнитоле должны соответствовать одной маркировке ISO. Но при этом многие производители выпускают различные штекера и магнитолы фирмы JVC не исключение. Поэтому при покупке автомагнитолы нужно убедиться о наличии ISO переходника, а в случае его отсутствия им обязательно придется обзавестись.

Современные модели автомобилей оснащаются переходниками под Европейский стандарт, но большинство их не имеет, поэтому магнитолу придется подключать непосредственно к проводке.

Но для этих целей нужно знать цветовую схему для подключения магнитолы JVC:

Провод красного цвета – подключается к плюсовой клемме (+12В); Провод желтого цвета – также присоединяется к плюсовому проводу идущего через замок зажигания (+12В); Синий провод – клемма этого цвета подключается на управление антенной (+12В); Черный цвет – должен идти на корпус автомобиля, то есть является массой; Белый провод – идет на передний левый динамик; Серый провод – предназначен для подключения правого переднего динамика; Зеленый цвет – идет на задний левый динамик; Фиолетовый провод – крепится на задний правый динамик.

Провода, идущие на минусовые клеммы динамиков, маркируются дополнительной полосой черного цвета (иногда серого или белого).

Если соединить вместе два провода желтого и красного цвета можно добиться того что автомагнитола будет работать и при выключенном зажигании.

Важно! Красный плюсовой провод должен иметь предохранитель. А при соединении желтого и красного проводов в кучу, их также следует пустить через предохранитель.

Процесс подключения магнитолы

Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой.

В противном случае подключение придется врезаться непосредственно в саму проводку или кидать провод непосредственно на клемму аккумулятора.

Важно! При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать (пример соединения можно увидеть на фото ниже). Не прикасаясь при этом плюсовыми клеммами к массе или проводам, идущим на динамики.

Помимо этого следует избегать для подключения такие места, как прикуриватель и замок зажигания.

Для безопасной работы магнитолы JVC ее подключение нужно произвести многожильным медным проводом сечением не менее 4 мм и установленным на него предохранителем в 10-20А. Если подключение осуществляется от аккумуляторной клеммы, предохранитель должен располагаться на расстоянии более 40 см от нее.

Интересно! Монтаж магнитолы JVC непосредственно к аккумуляторной клемме обеспечивается лучшее звучание треков, благодаря меньшим просадкам и влияниям помех работающей аппаратуры.

Минусовый провод желательно использовать как можно короче для уменьшения длины, его можно присоединить к корпусу автомобиля.

Подключение динамиков и выбор акустических проводов

magnitola-jvc-04

magnitola-jvc-05

magnitola-jvc-06

Для подключения динамиков к магнитоле JVC, следует применять только акустические провода соответствующего сечения. Так, для динамиков мощностью до 100 Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди. Этим провода очень мягкие и чаще всего защищены силиконовой изоляцией, что очень практично, она не «задубеет» на морозе. Также на проводах имеются стрелочки, указывающие на направление прокладки проводов от магнитолы.

На большей части динамиков имеются маркировки подключения положительного и отрицательного контакта, но иногда их нет в этом случае широкая клемма – обозначает плюс, а узкая – минус.

Подведем итог

Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором. Также следует помнить, что для монтажа потребуются кое-какие инструменты, ведь для прокладки проводов понадобится частичная или полная разборка салона.

Если у Вас остались вопросы по установке JVC магнитолы, то можно просмотреть детальное видео монтажа.

Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.
